FS15100

ELQUI

P. GUAYACÁN

FFCC

REPORTES DE INSPECCIÓN

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Limpiador Primario

Nº Aviso SAP INMEDIATA: 15532976

Nº Aviso SAP PROGRAMABLE: 15532976

Hallazgo:

En inspección realizada con fecha 23-07-2025 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15333475).

En inspección realizada con fecha 31-12-2024 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15065493).

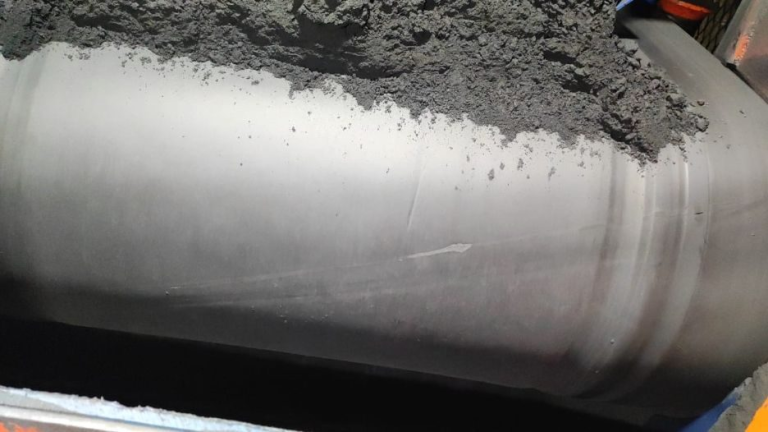

Falta el raspador primario en la polea motriz, lo que provoca que el mineral residual recircule por la cubierta de carga de la cinta.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
08/01/2025
15/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
14/05/2025
20/05/2025
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
23/07/2025

Causas y Probabilidades:

Una posible causa por la cual no se instala un raspador primario en un equipo transportador podría ser la falta de conocimiento sobre su importancia o beneficios. para mantener la cinta transportadora limpia y libre de material adherido, lo que puede resultar en un desgaste prematuro de la cinta,

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

instalar limpiador primario

RECOMENDACIÓN PROGRAMABLE

instalar limpiador primario

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Limpiador Terciario

Nº Aviso SAP INMEDIATA: 15532974

Nº Aviso SAP PROGRAMABLE: 15532974

Hallazgo:

En inspección realizada con fecha 23-07-2025 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15333477).

En inspección realizada con fecha 31-12-2024 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15065494).

El raspador en V de la polea de cola se encuentra ausente, lo que provoca que el mineral residual recircule por la cubierta de retorno de la cinta y en la polea de culata.
————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
08/01/2025
15/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
14/05/2025
20/05/2025
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
23/07/2025

Causas y Probabilidades:

En la evaluación inicial del sistema, puede no haberse considerado necesario un raspador terciario, subestimando su importancia para la limpieza efectiva de la cinta.
La ausencia del raspador terciario puede deberse a la falta de stock en bodega, lo que ha impedido su instalación o reemplazo oportuno.

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

instalar limpiador tipo v plow

RECOMENDACIÓN PROGRAMABLE

instalar limpiador tipo v plow

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Protecciones

Nº Aviso SAP INMEDIATA: 15477080

Nº Aviso SAP PROGRAMABLE: 15477080

Hallazgo:

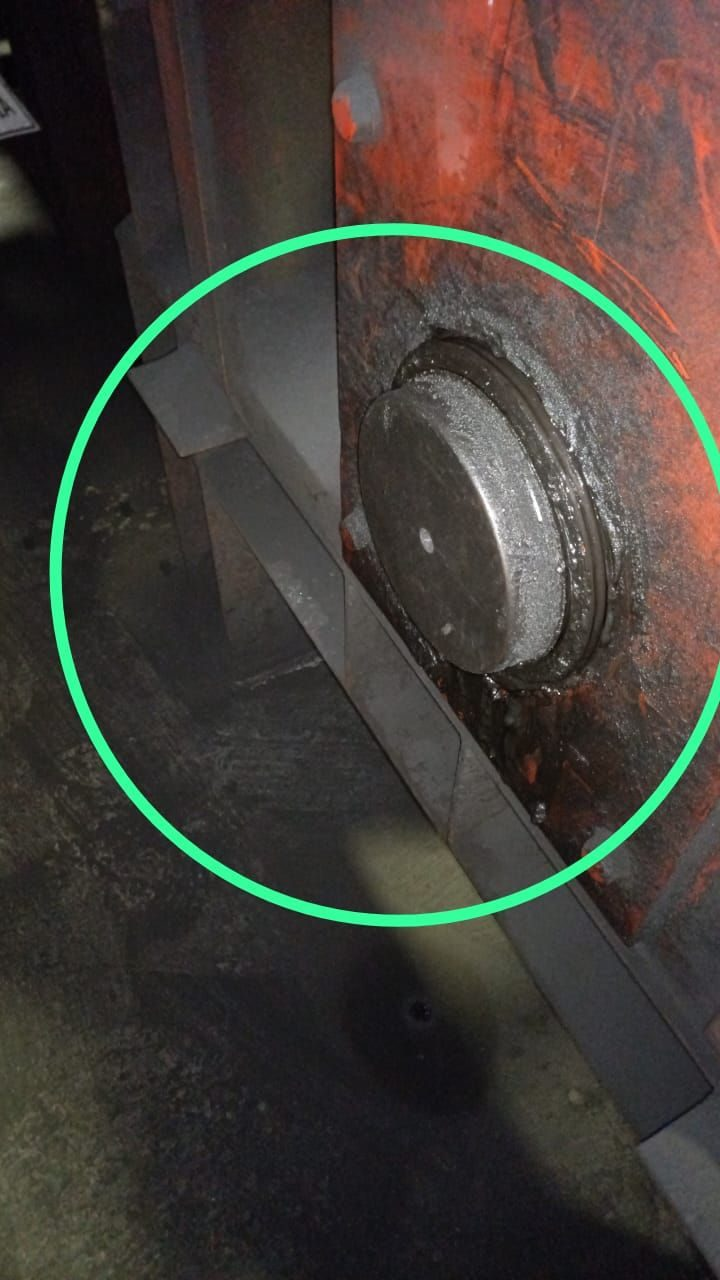

Los ejes pasantes de la P-2 lado izquierdo y derecho no cuentan con protección, lo que expone al personal al riesgo de atrapamientos en las partes móviles.
Este hallazgo constituye un incumplimiento del DS. 132, Art. 194.

——————————
HISTORIAL DE SEGUIMIENTO
Condición se mantiene desde el:
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
02/07/2025
23/07/2025

Causas y Probabilidades:

Omisión en los elementos rotatorios podría ser una evaluación deficiente del riesgo de atrapamiento. Este hallazgo constituye un incumplimiento del DS. 132, Art. 194.

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Instalación de protección

RECOMENDACIÓN PROGRAMABLE

Instalación de protección

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Guarderas

Nº Aviso SAP INMEDIATA: 15532971

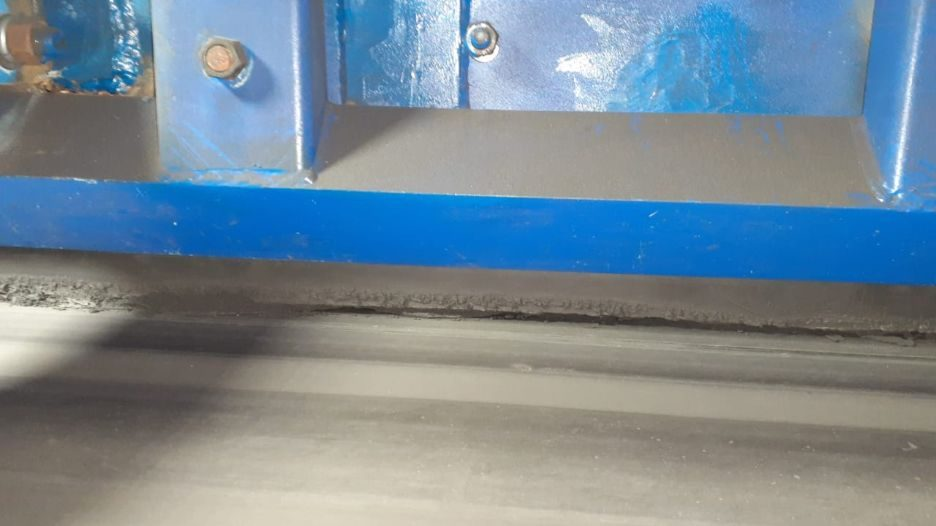

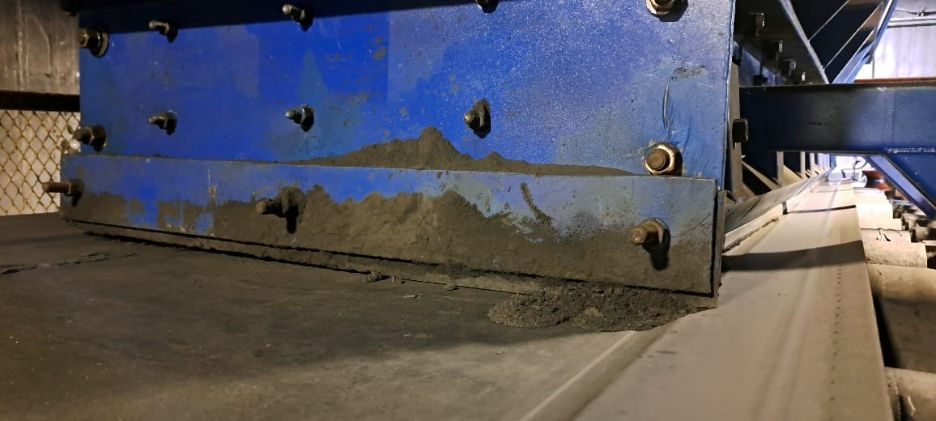

Nº Aviso SAP PROGRAMABLE: 15532971

Hallazgo:

En inspección realizada con fecha 23-07-2025 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15325048).

En inspección realizada con fecha 31-12-2024 se identifica que la condición sigue estando presente dentro del equipo, además, el aviso anterior generado fue cerrado (n° 15065496).

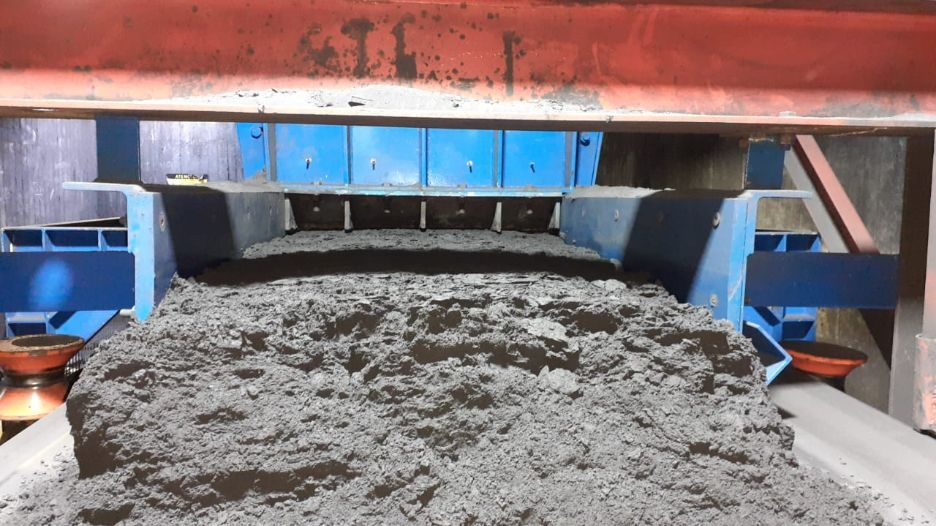

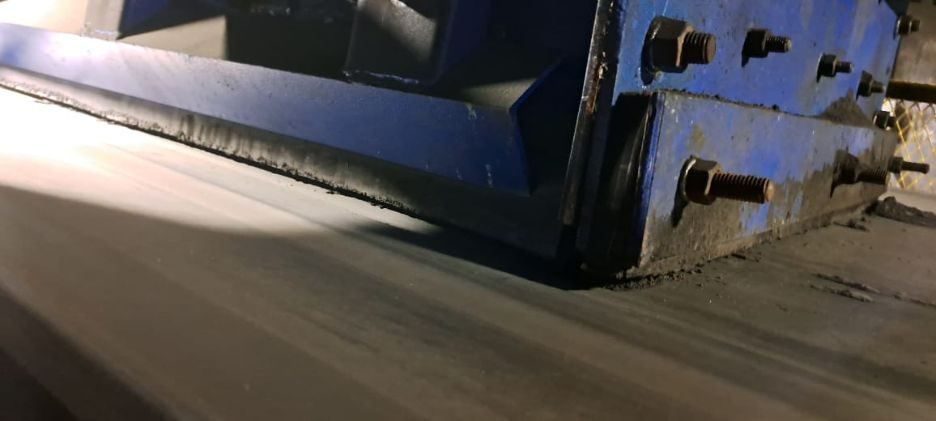

Desgaste de la goma de la guardera del lado izquierdo del cajón guía de aprox 5 mm. Esto provoca la pérdida de material fino hacia los costados y afectando a otros componentes del sistema transportador.
————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
08/01/2025
15/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
14/05/2025
20/05/2025
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
23/07/2025

Causas y Probabilidades:

Desgaste operacional de las unidades de sacrificio.

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Ajuste de guarderas.

RECOMENDACIÓN PROGRAMABLE

Ajuste de guarderas.

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Poleas

Nº Aviso SAP INMEDIATA: No Requiere.

Nº Aviso SAP PROGRAMABLE: 15332533

Hallazgo:

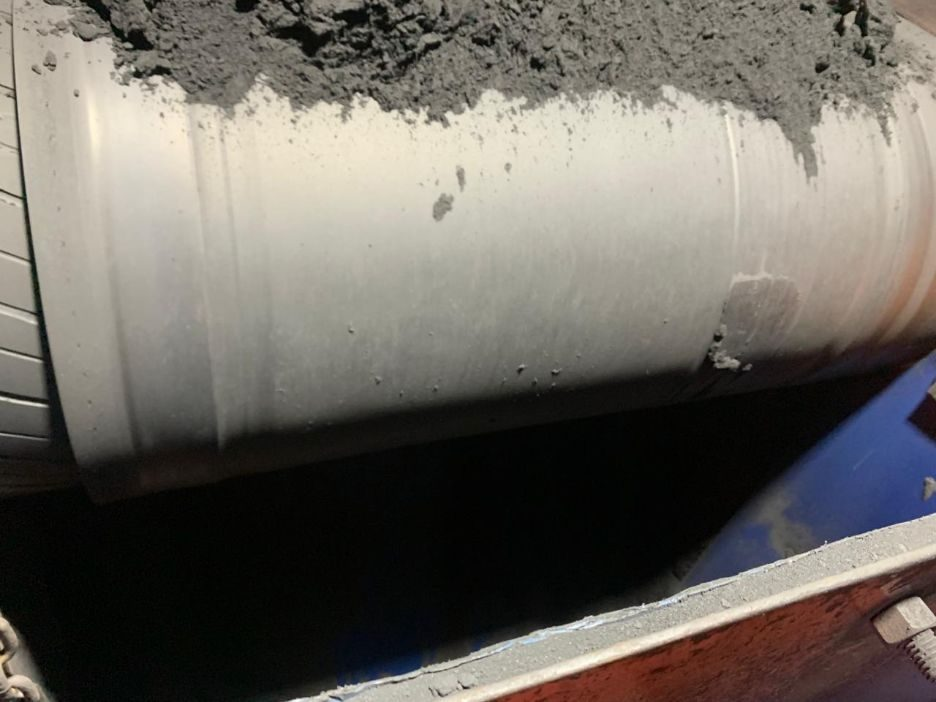

P-1 Motriz

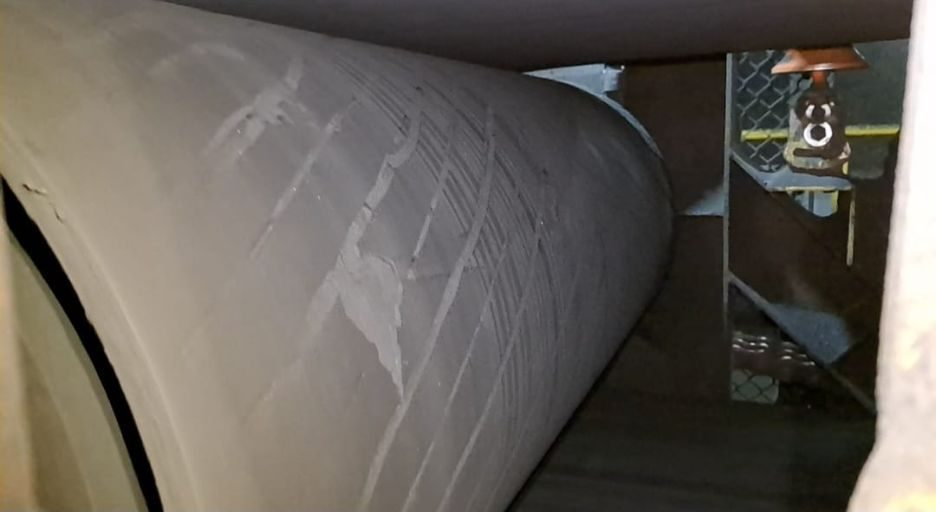

El revestimiento de la polea muestra un desgaste operacional más avanzado que el rango normal según Además, se observa un desprendimiento en el lado izquierdo de 100 por 60 milímetros.
————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
08/01/2025
15/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
14/05/2025
20/05/2025
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
02/07/2025
23/07/2025

Causas y Probabilidades:

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

inspección según plan matriz.

RECOMENDACIÓN PROGRAMABLE

Cambio de Polea.

Fecha Hallazgo: 28/07/2025

Unidad: CINTA

Componente: Cinta Transportadora

Nº Aviso SAP INMEDIATA: No Requiere.

Nº Aviso SAP PROGRAMABLE: 15332535

Hallazgo:

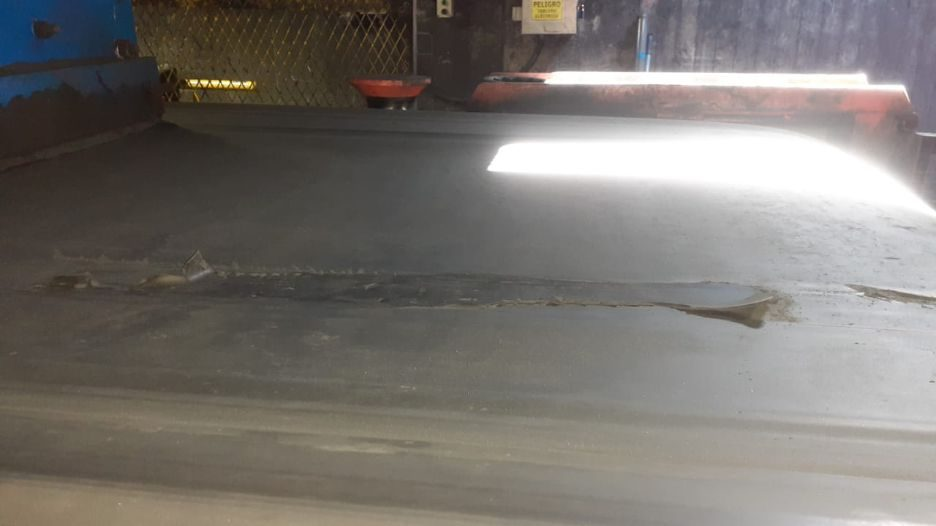

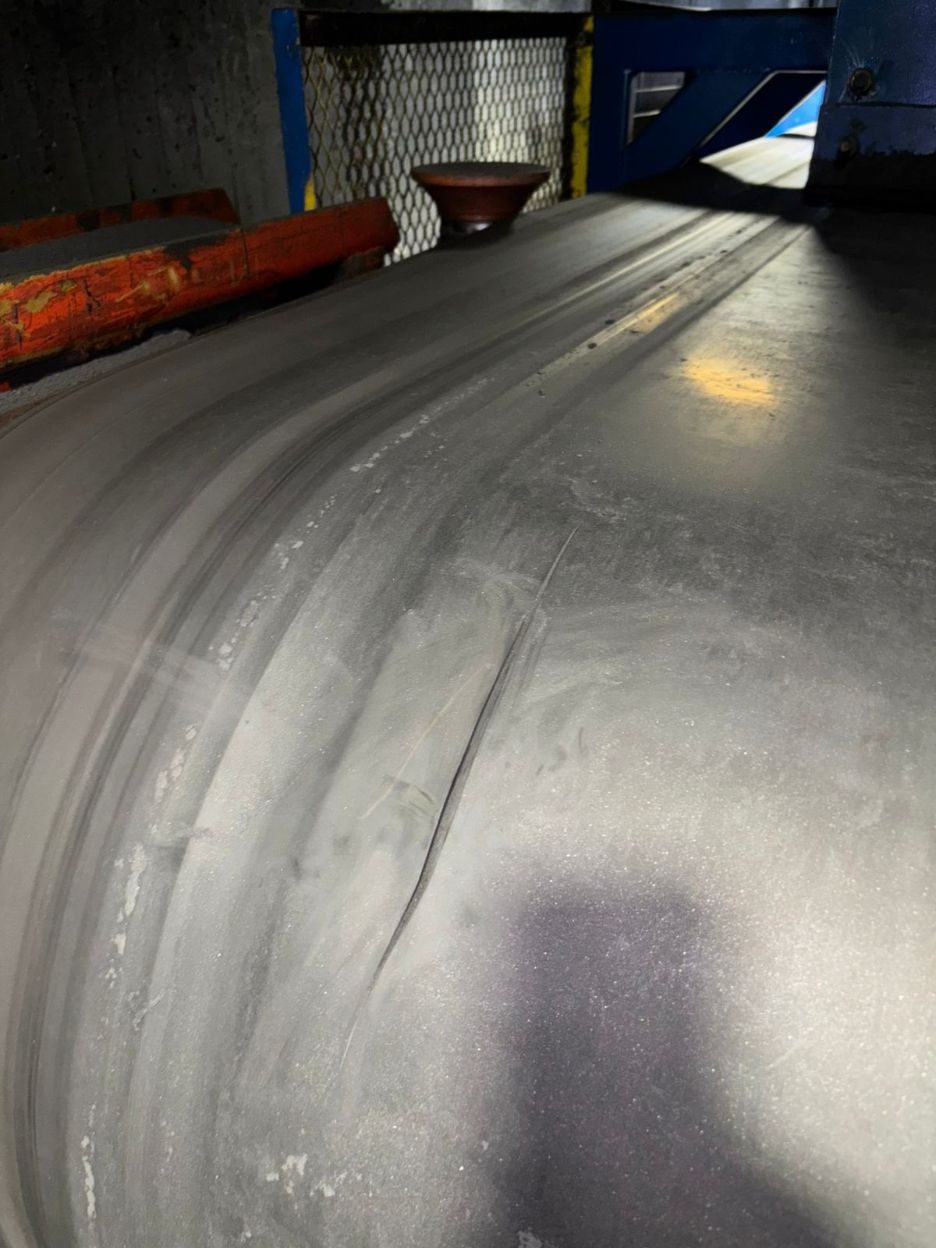

28-07-2025: La cinta presenta un corte longitudinal de aproximadamente 7″ en el sector izquierdo, a 15″ del canto, localizado antes del empalme. El daño es superficial y no alcanza la carcasa textil.

Desprendimiento de 80 mm por 50 en la reparación con polímero en el sector centro izquierdo. Además, se ha notado un desgaste leve en la zona de las placas guías, siendo más notable en el lado derecho. el sello retorno se encuentra en buenas condiciones.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
14/05/2025
20/05/2025
28/05/2025
04/06/2025
11/06/2025
18/06/2025
25/06/2025
02/07/2025

Causas y Probabilidades:

Deficiencia en la aplicación de polímero en cubierta de carga.
Desgaste operacional en la zona de Guarderas.

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

inspección según plan matriz.

RECOMENDACIÓN PROGRAMABLE

aplicación de polímero en el sector faltante.

Fecha Hallazgo: 28/07/2025

Unidad: MECÁNICO

Componente: Faldón

Nº Aviso SAP INMEDIATA: No Requiere.

Nº Aviso SAP PROGRAMABLE: 15332534

Hallazgo:

Desgaste en faldón de culata con una separación de 5 mm con respecto a cinta transportadora. Esta condición provoca la filtración de mineral hacia polea de culata.

Causas y Probabilidades:

Falta de mantenimiento en componentes de aislación (ajuste).

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

inspección según plan matriz

RECOMENDACIÓN PROGRAMABLE

ajuste de faldón 0,5mm

Fecha Hallazgo: 23/07/2025

Unidad: MECÁNICO

Componente: Poleas

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

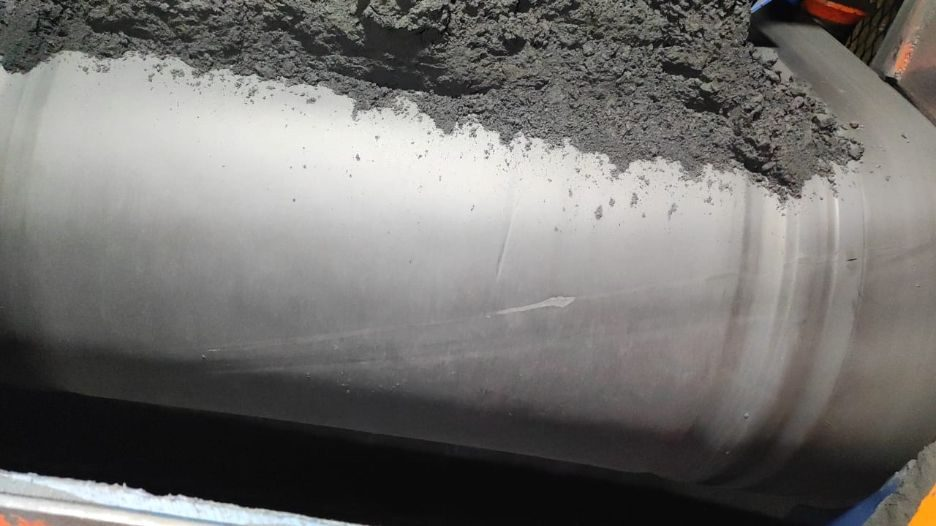

P-2 Culata:

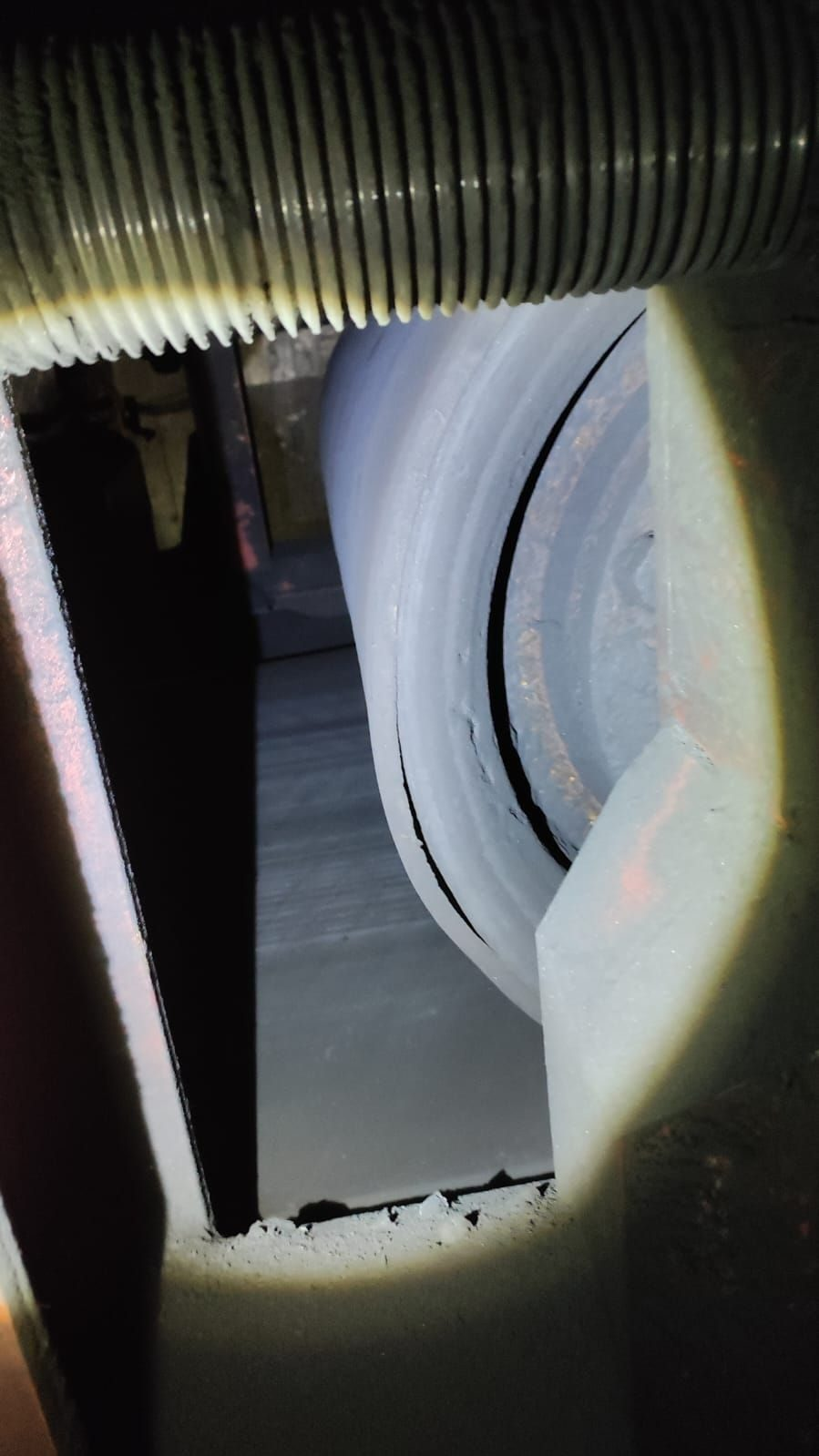

La polea presenta desgastes operacionales. Además, en el centro, se observa un desprendimiento de 1 pulgada de diámetro. En el lado izquierdo de la tapa, se ha detectado un desprendimiento del revestimiento de goma con una profundidad de 30 mm.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2025
20-05-2025
28-05-2025
18/06/2025
25/06/2025
02/07/2025

Causas y Probabilidades:

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: SEGURIDAD

Componente: Protecciones

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

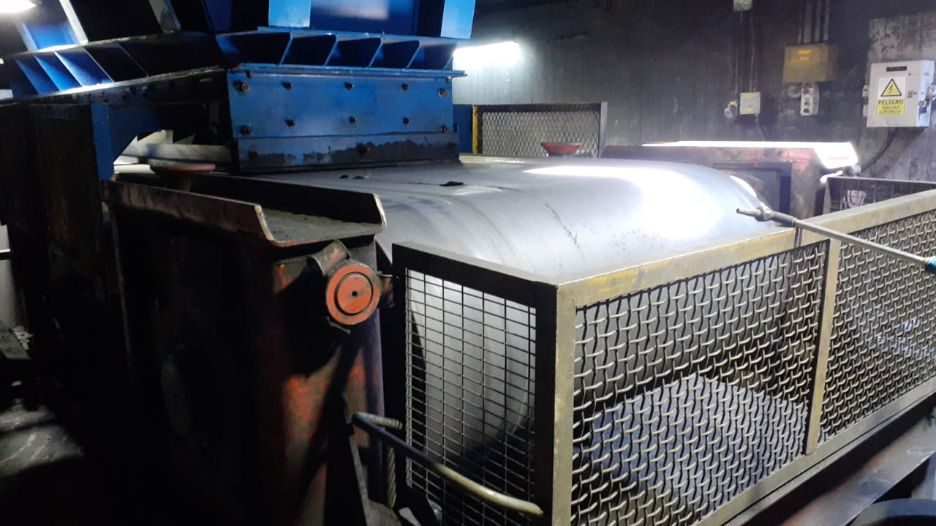

Protección de polea de culata se encuentra presente dentro del equipo. Sin presentar deformaciones, y/o falta de sujeciones.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2025
20-05-2025
28-05-2025
18/06/2025
02/07/2025

Causas y Probabilidades:

No aplica.

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: MECÁNICO

Componente: Buzón de Alimentación

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

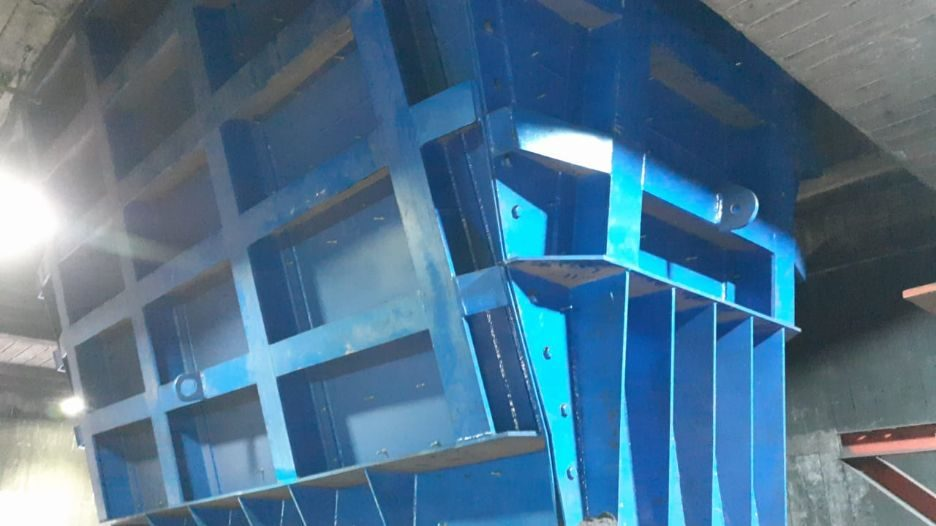

Buzón de alimentación no cuenta con perforaciones, roturas y/o ausencia de tuercas.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2025
20-05-2025
28-05-2025
18/06/2025
25/06/2025
02/07/2025

Causas y Probabilidades:

No aplica

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: SEGURIDAD

Componente: Pullcord

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

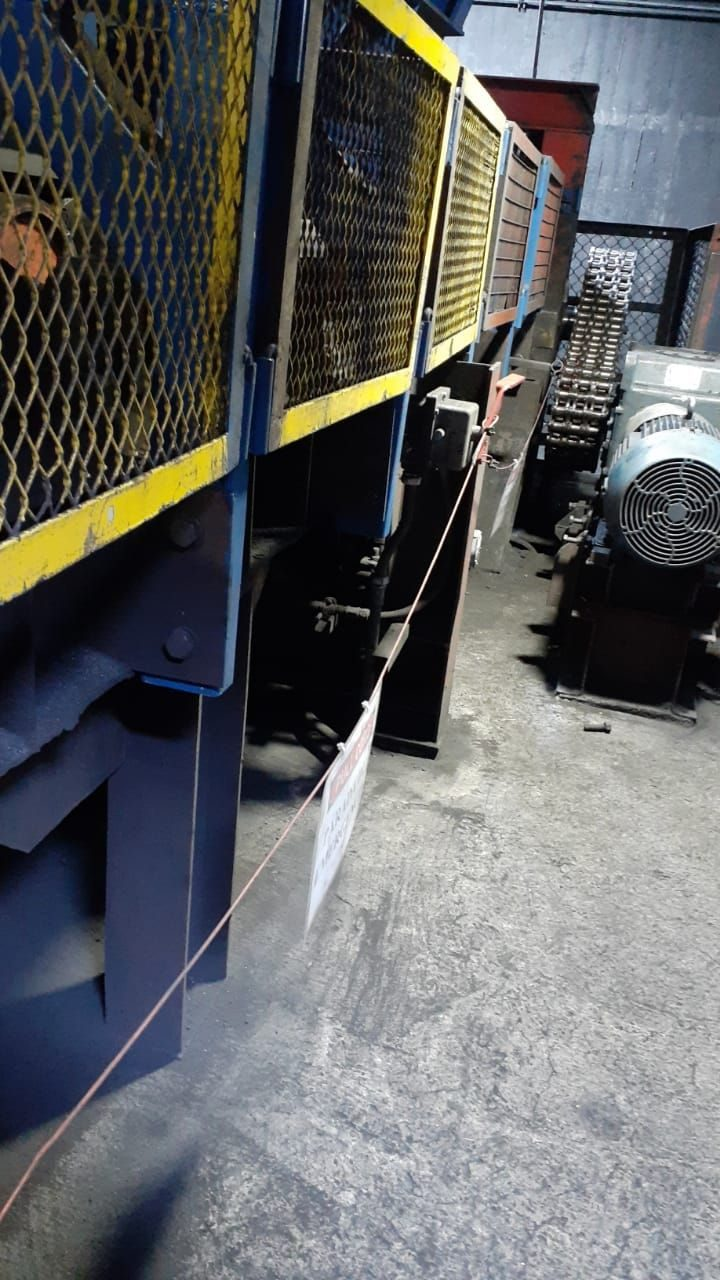

Pull Cord del equipo se encuentra instalado en ambos lados del transportador, sin daños u objetos que intervengan en su función.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2025
20-05-2025
28-05-2025
18/06/2025
02/07/2025

Causas y Probabilidades:

No aplica

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: MECÁNICO

Componente: Cajón Guía

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

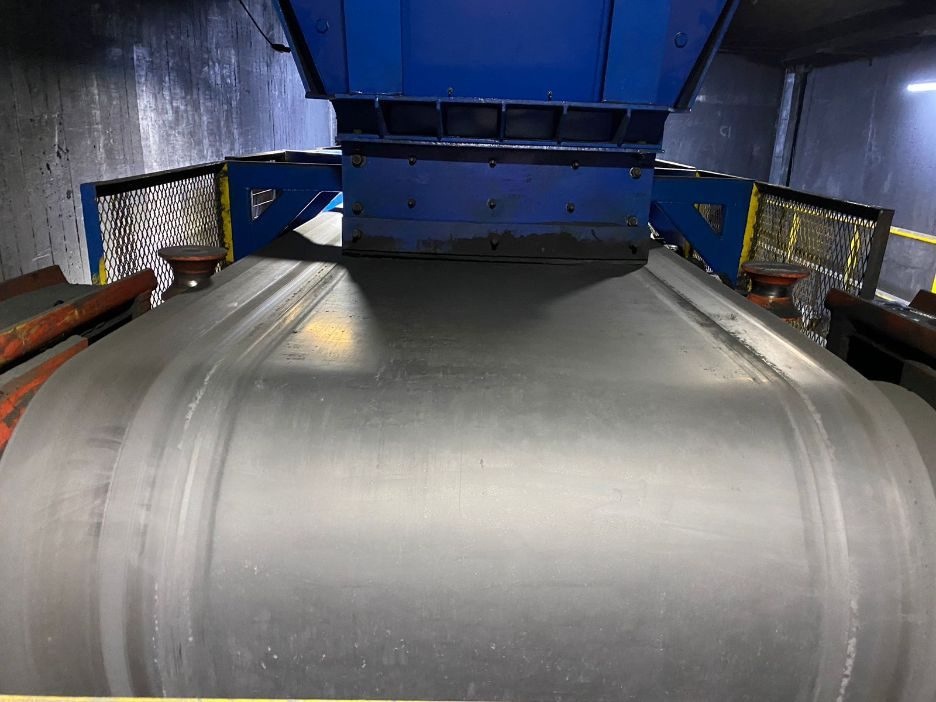

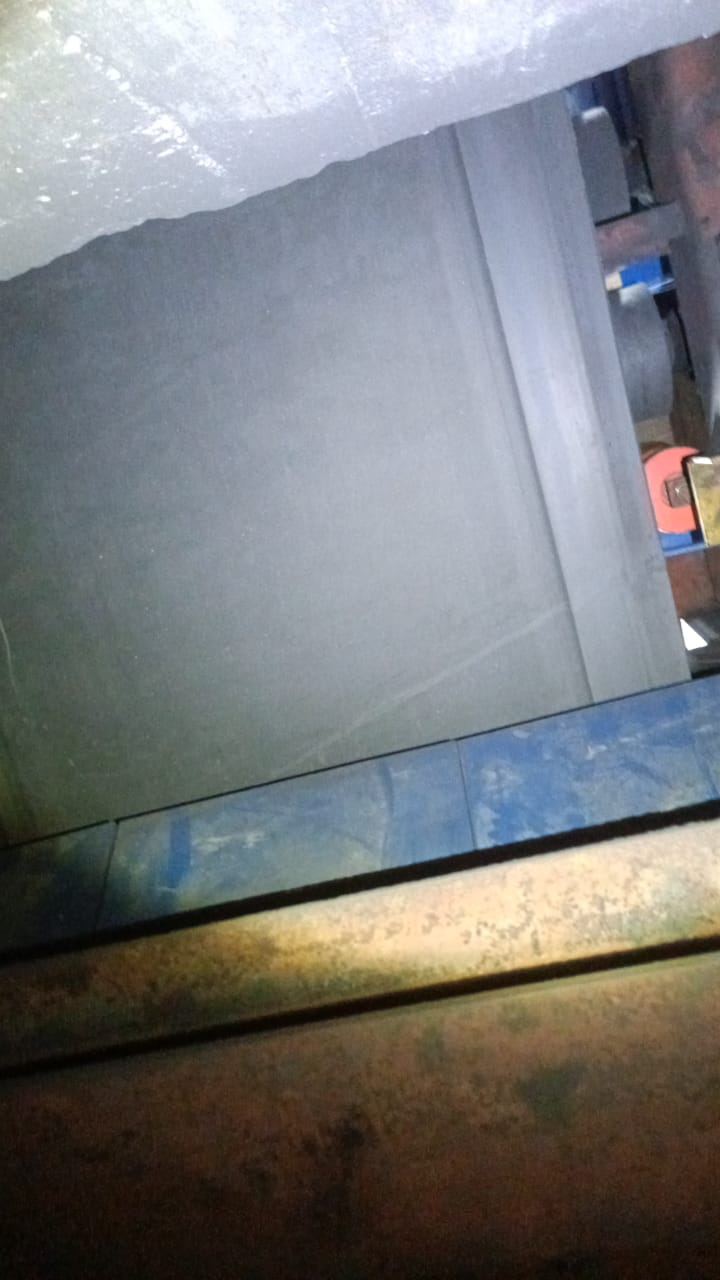

Cajón guía se encuentra sin perforaciones, roturas y/o ausencia de tuercas.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2025
20-05-2025
28-05-2025
18/06/2025
25/06/2025
02/07/2025

Causas y Probabilidades:

No aplica

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: CINTA

Componente: Empalme

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

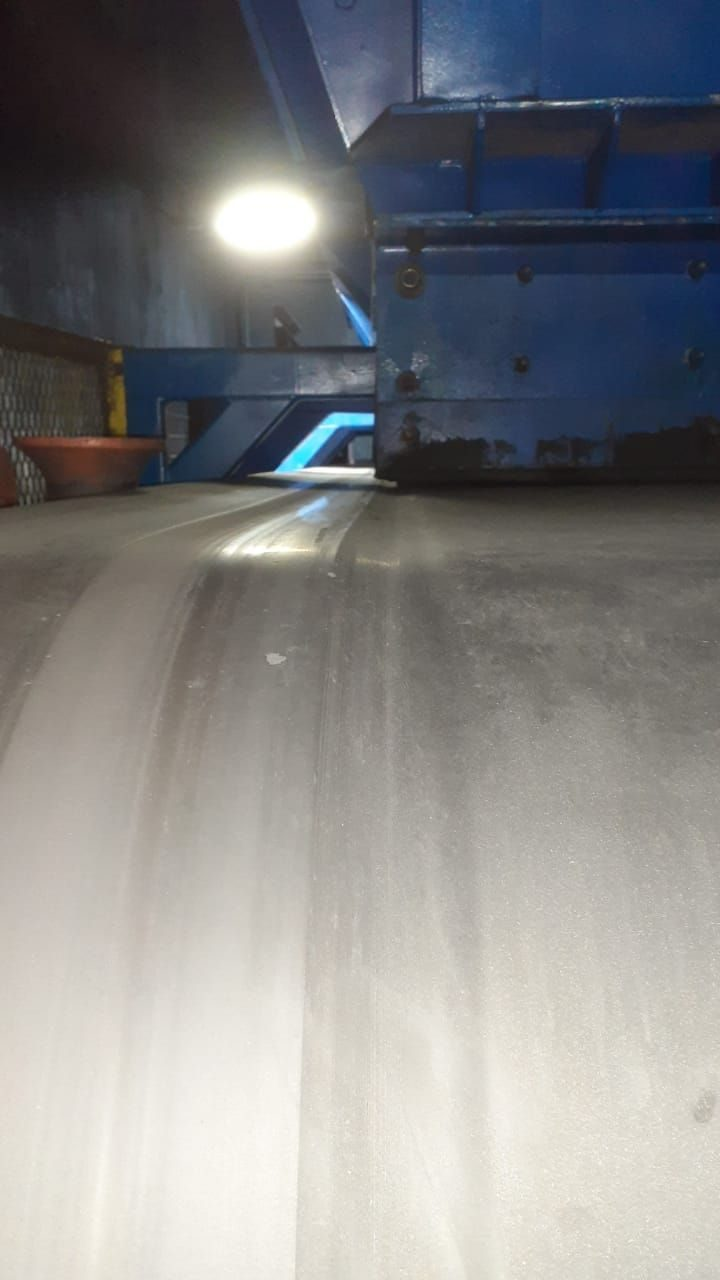

Empalme presenta desgaste operacional, sello de carga presenta una leve abertura en el lado izquierdo de aprox 20 mm, sin exponer la carcaza textil.

————————————
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
09/10/2024
16/10/2024
23/10/2024
29/10/2024
24/12/2024
31/12/2024
08/01/2025
22/01/2025
29/01/2025
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
12/03/2025
19/03/2025
26/03/2025
23/04/2025
14/05/2024
20-05-2025
28-05-2025
04/06/2025
18/06/2025
02/07/2025

Causas y Probabilidades:

No aplica

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

Fecha Hallazgo: 23/07/2025

Unidad: MECÁNICO

Componente: Limpiador Secundario

Nº Aviso SAP INMEDIATA: No requiere.

Nº Aviso SAP PROGRAMABLE: No requiere.

Hallazgo:

Equipo transportador no cuenta con limpiador secundario.

———————————–
HISTORIAL DE SEGUIMIENTO:
Mantiene condición desde el:
05/02/2025
12/02/2025
19/02/2025
26/02/2025
05/03/2025
19/03/2025
26/03/2025
16/04/2025
23/04/2025
30/04/2025
17/05/2025
20/05/2025
28-05-2025
18/06/2025
25/06/2025
02/07/2025

Causas y Probabilidades:

Mostrar más

Mostrar menos

RECOMENDACIÓN INMEDIATA

Realizar inspección según ruta de plan matriz.

RECOMENDACIÓN PROGRAMABLE

Realizar inspección según ruta de plan matriz.

MEDICIÓN DE ESPESOR

RESUMEN END

DATOS GENERALES

CUMPLIMIENTO

Tag:

FS15100

Tipo:

EP1600/5

Largo total (metros):

Ancho (inch):

Espesor Carga (mm):

Espesor Retorno (mm):

Núcleo:

Textil

Criticidad Equipo SAP:

DATOS CINTA

Tag:

FS15100

Tipo:

EP1600/5

Fabricante:

Mercurio

Grado de cubierta:

Largo total (metros):

Ancho (inch):

TBO (meses):

Último Cambio:

14/02/2023

TBO Acumulado:

173.8%

Criticidad Equipo SAP:

Espesor carga (mm):

Espesor retorno (mm):

Espesor Total (mm):

N° de cables:

Diámetro del cable:

–

N° de Escalones:

–

N° de empalmes:

–

Paso de empalme:

–

Largo del empalme:

–

N° de telas:

Núcleo:

Textil

Capacidad de diseño TPH:

1056

Porcentaje de Humedad:

–

HISTORIAL CAMBIO CINTA

Todavía no hay un historial disponible.

DATOS POLEAS

Número Total de Poleas:

–

Número Total de Motrices:

–

Diámetro Polea Motriz:

Diámetro Polea Cola:

Diámetro Polea Tensora:

–

DATOS POLINES

Total N° de est. Carga:

–

Total N° de est. Retorno:

–

Total N° de est. Impacto:

–

Catalogación CEMA:

–

Diametro de Polines (inch):

–

Tipo de calce:

–

Distancia de Transición Cola:

–

Distancia de Transición Cabeza:

–

Grado de Inclinación:

–

DATOS SAP

Correa Transportadora:

–

Polines de carga:

–

Polines de retorno:

–

Polines de impacto:

–

Est. Alienante C:

–

Est. Alienante R:

–

Limpiador 1:

–

Limpiador 2:

–

Limpiador 3:

–

DATOS OPERACIONALES

Granulometría:

–

Flujo de Carga:

1056

Porcentaje de Humedad:

–

Equipo Bidireccional:

–

PROTOCOLO DE CONEXIÓN

DIAGRAMA DE POLEA

TDS CINTA

PAUTA INSPECCIÓN

ACTUAL
HISTORIAL

No hay vistas con ese ID
